L’Elingue

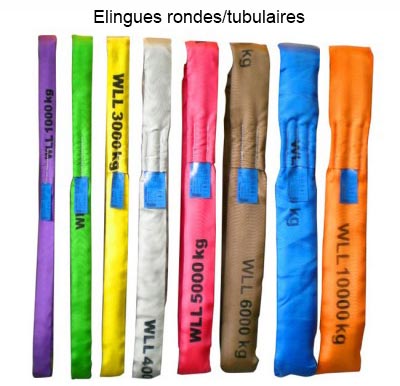

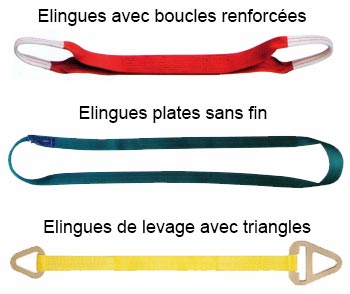

Les Élingues sont utilisées pour la plupart dans le monde extrêmement vaste du levage. Dans notre pratique, elles nous servent à ancrer notre sangle préférée autour d’un cocotier (ou arbre pour d’autres), et à réaliser des triangulations (ou égalisations) à une ou plusieurs élingues (élingage multiple). Nous utilisons surtout des élingues rondes, ainsi que des sangles plates.
Bien sûr, il en existe d’autre, mais nous allons nous arrêter seulement sur ces deux modèles. Je ne pense pas qu’un jour nous passerons aux élingues en chaines, sauf peut être pour certains Mulets masochistes.

Une élingue est un accessoire de levage souple, en câble métallique, en chaîne, en cordage ou sangle, situé entre la charge à lever et un appareil de levage (grue, palan par exemple).
L’élingage regroupant toutes les opérations de mise en œuvre de ce dispositif de liaison. Généralement terminée par des composants métalliques (accessoires d’élingage) tels que crochets, anneaux, maillons, manilles, devant être conformes à la charge de l’élingue (capacité).
Une élingue peut être simple (1 brin) ou multi-brins (2,3,4 brins) et posséder des boucles cossées et manchonnées pour être fixée à un autre accessoire. Les différents brins sont reliés
à une manille dans notre cas (ou anneau), de façon à assurer un débattement convenable des brins. Une élingue peut également être sans fin, formée par un élément dont les extrémités sont raccordées entre elles, donc nos élingues (aussi appelée Estrope, réalisée par tressage de torons).

Une élingue est définie par:

• le type: câble, chaîne, cordage, sangle,
• la charge de travail par brin (CMU): Masse maximale que l’élingue est autorisée à supporter en utilisation courante,
• la longueur du brin: longueur utile, entre les 2 points de préhension,
• le facteur de mode d’élingage: facteur appliqué à la CMU d’une élingue 1 brin prenant en compte la géométrie de l’élingage (nombre et angles de brins) et la conséquence du pliage de certains composants. Le mode d’élingage et les angle d’utilisation modifient la charge d’utilisation de l’élingue.
• le coefficient d’utilisation/de sécurité: rapport entre la charge maximale d’utilisation (CMU) et la charge de rupture garantie par le fabricant marquée sur l’accessoire.

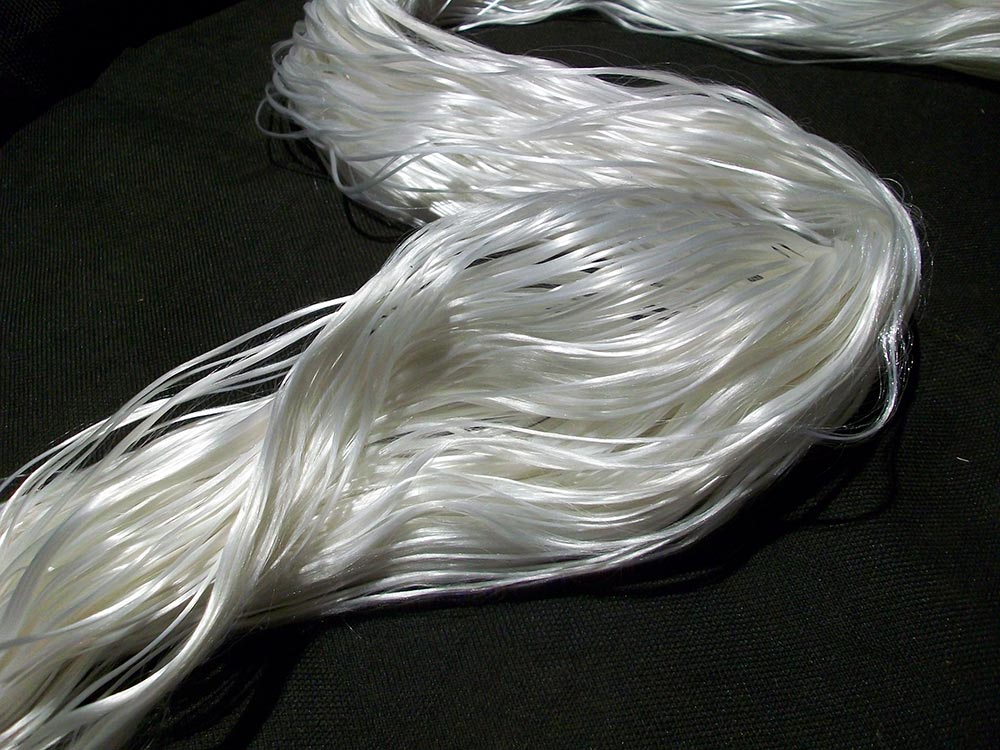

L’intérieur d’une élingue ronde:

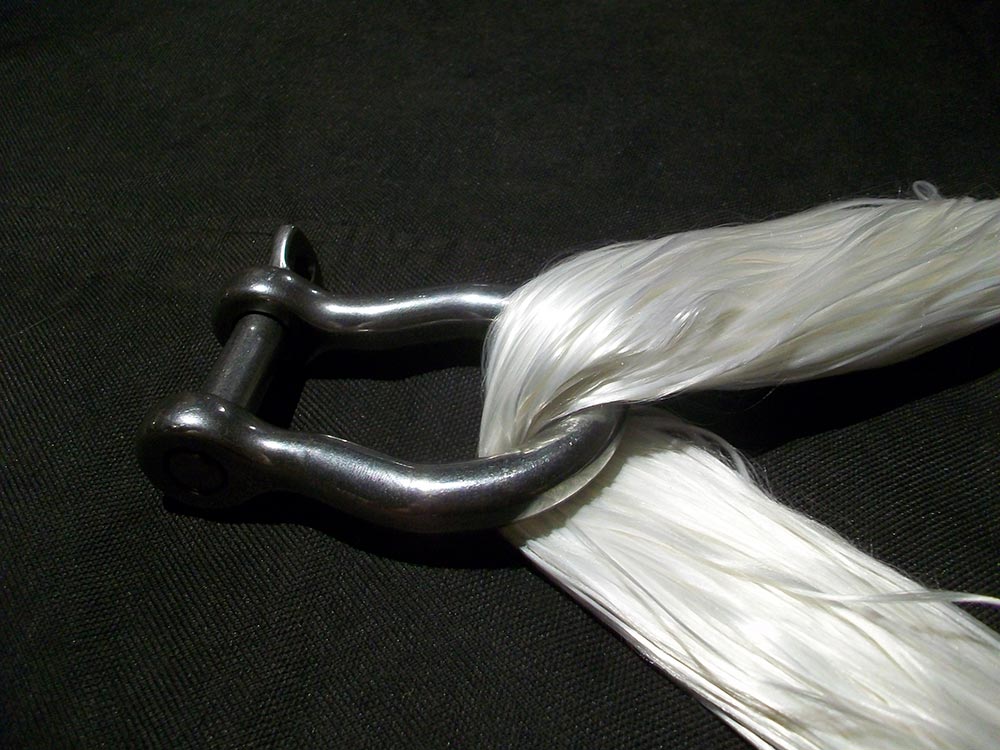

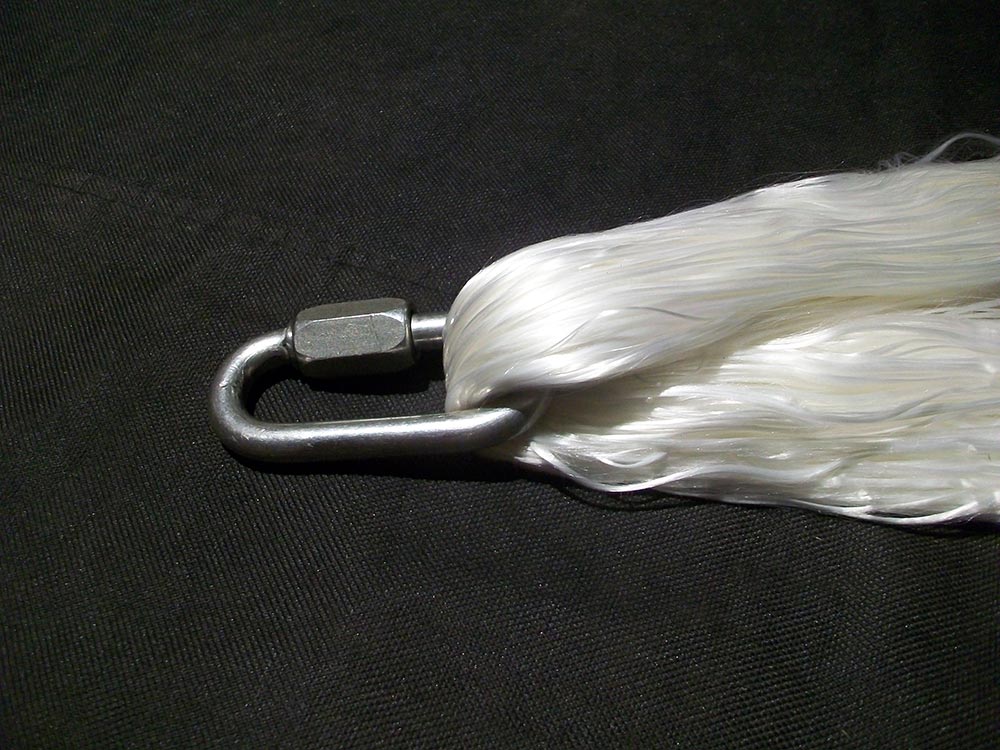

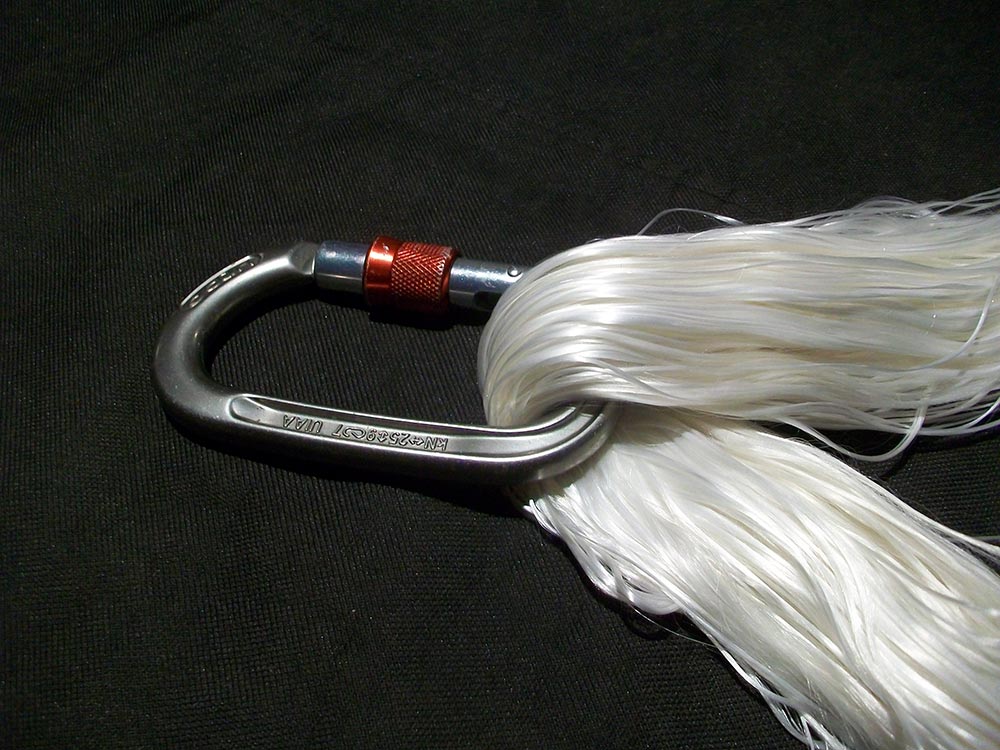

J’ai sacrifié une élingue (2t) pour vous montrer son contenu et en profiter pour voir à quoi ressemble le positionnement des fibres sur les principaux connecteurs (dsl, je n’ai pas de Delta):

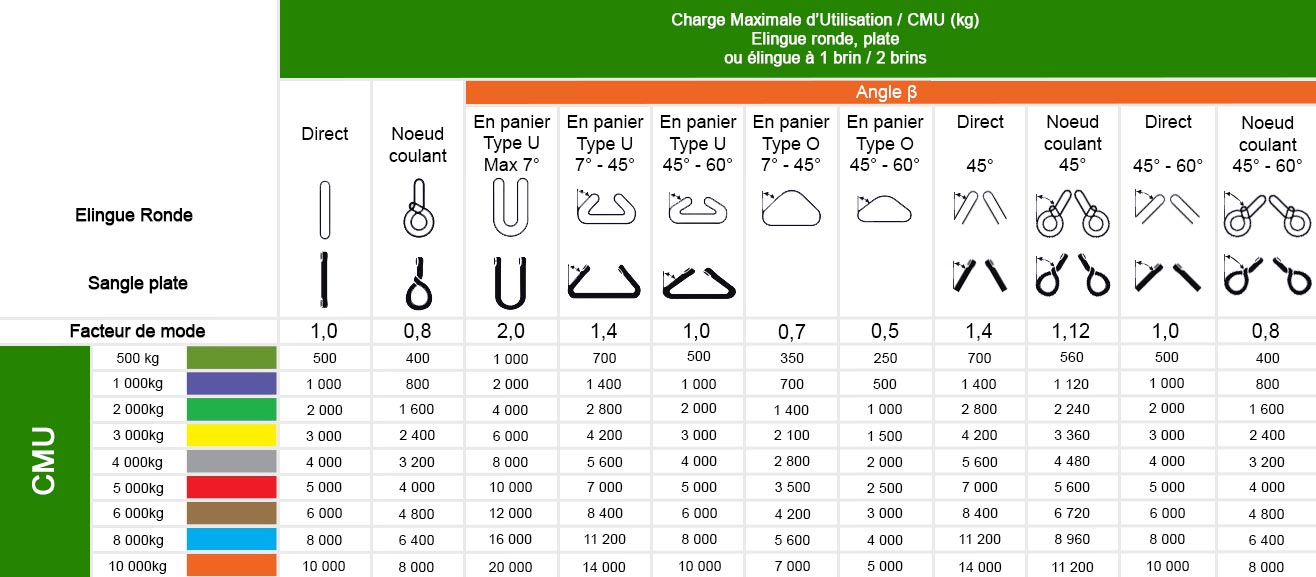

Voici un tableau qui résume les valeurs les plus importantes. En fonction de cette base, vous pouvez estimer les futurs angles, ou encore mieux, les calculer!
En tout cas, que peut-on déjà en déduire? Que par exemple, il faut se méfier des habitudes, et de la facilité..
Voici un exemple pour les fous de la tension! Attention au Nœud Coulant!

Avec la technique du Nœud Coulant: Élingue avec CMU 1t + ligne de 100m = 800kN max…, soit une flèche de 2,5m…
Avec la technique du Panier en type U: Élingue avec CMU 1t + ligne de 100m = 1000kN à presque 2000kN max!
Vous pourrez donc titiller la tonne pour tendre votre Longline à une hauteur raisonnable de 2m (si si, c’est raisonnable pour 100).

Ensuite, une fois le facteur de mode assimilé, il convient de suivre quelques règles de bon sens. La plupart viennent de revendeurs professionnel, mais j’en ai rajoutées quelques unes.

• Pour la sélection du modèle de l’élingue textile, tenir compte de sa Charge Maximale d’Utilisation selon le mode d’utilisation et de la tension mise en œuvre (cf exemple ci dessus).
• L’élingue sélectionnée doit être d’une résistance et d’une longueur suffisantes pour la charge à supporter (pour avoir des angles suffisamment petits par exemple).
• Dans le cas d’utilisation combinée d’une élingue avec des raccords, s’assurer que ces éléments correspondent bien entre eux.
• Les matières constitutives des élingues ont une résistance sélective aux attaques de produits chimiques. Il convient de noter que les effets des produits chimiques peuvent augmenter en fonction de la température. La résistance des textiles chimiques aux produits chimiques est résumée ci-dessous:
  • a) les polyamides sont virtuellement insensibles aux effets des alcalis. Ils ne sont cependant pas résistants aux attaques des acides minéraux.
  • b) le polyester résiste aux acides minéraux mais non aux attaques des alcalis.
  • c) le polypropylène est légèrement altéré par les acides; il convient aux applications nécessitant une haute résistance aux produits chimiques (autres que certains solvants organiques).
  • d) des solutions d’acides ou d’alcalis inoffensives peuvent devenir suffisamment concentrées par évaporation, ce qui risque d’endommager la matière. Retirer les sangles contaminées en une seule fois, les plonger entièrement dans l’eau froide, et les laisser sécher à l’air libre.
• Les élingues conformes au pr EN 1492 sont utilisées dans les plages de températures suivantes :
  • a) – 40°C à + 80°C pour le polypropylène.
  • b) – 40°C à +100°C pour le polyester et le polyamide.
    Ces températures peuvent varier dans un environnement chimique.
• Examiner les élingues pour s’assurer qu’elles ne présentent aucune défectuosité avant leur utilisation et que leur identification et spécifications sont correctes.
• Ne pas surcharger les élingues, utiliser le facteur de mode approprié (cf exemple ci dessus).
• Il convient que les élingues soient placées sur la charge de sorte que cette dernière soit uniformément répartie sur leur largeur (surtout pour les sangles plates).
• Ne jamais utiliser d’élingues nouées ou entortillées.
• Ne jamais placer les coutures sur les connecteurs ou dans les angles: toujours s’assurer que la couture est située dans la partie verticale ou quasi verticale de l’élingue.
• Éviter l’endommagement des étiquettes en veillant à ce qu’elles ne soient pas en contact avec quoi que ce soit.
• N’utiliser les élingues que pour le levage, ou pour une tension continue (pas de chocs donc).
• Protéger les élingues des arêtes vives et des risques de frottement et d’abrasion. Une arête est considérée comme vive lorsque son rayon est inférieur à l’épaisseur de la sangle.
• En cas d’utilisation de plusieurs élingues, respecter les angles au sommet indiqué dans les tableaux pour élingage multiple (cf tableau).
• Lorsqu’une élingue est employée baguée ou droite, positionner l’élingue de manière à laisser l’angle naturel (120°) se former et éviter tout échauffement par frottement.
• Le stockage se fait dans des locaux faiblement chauffés, à l’abri de l’humidité (dur ici en effet) et des rayons solaires. Ne pas faire sécher à proximité d’un feu ou de toute autre source de chaleur.
• Pour avoir 100% de la CMU (c’est-à-dire une Charge de Rupture égale à 7xCMU), il faut choisir le diamètre du connecteur « d » avec la formule: d mini = 350xCMU/21 (difficilement réalisable dans notre cas)


(Bien que facilement compactable, j’ai tenu à la mettre entièrement, j’ai mis les passages importants en gras.)

Cette Norme Européenne spécifie les domaines d’application pour tous les appareils et accessoires de levage textile, ainsi que leurs caractéristiques de fabrication. Elle vise une conformité totale aux exigences essentielles de sécurité de la directive machine 89/392/CEE.
Elle spécifie en outre les modes de fabrication, d’identification et de marquage des élingues; elle permet de consigner leurs caractéristiques, de préciser les Charges Maximales d’Utilisation (CMU – ou WWL en anglais) et de décrire la ou les méthodes utilisées pour les vérifiées.
Sont obligatoires pour la mise en service des élingues en sangle plate ou des élingues rondes : la marque de conformité «CE», la déclaration de conformité, la notice d’utilisation.

PRESCRIPTIONS DE SÉCURITÉ

• Coefficient d’utilisation: sa valeur minimale doit être au moins égale à 7 pour un élément de sangle cousu, à 4 pour les accessoires et éléments de couplage ferreux et à 5 pour les non-ferreux.
• Résistance à la traction: l’élément de sangle cousu doit résister à une force au minimum égale à 7 fois sa Charge Maximale d’Utilisation.
• Code de traçabilité: il doit permettre au minimum de retrouver les éléments fondamentaux suivants:
  • identification de la sangle,
  • identification des contrôles effectués par le fabricant,
  • identification des accessoires.

INFORMATIONS POUR L’UTILISATION

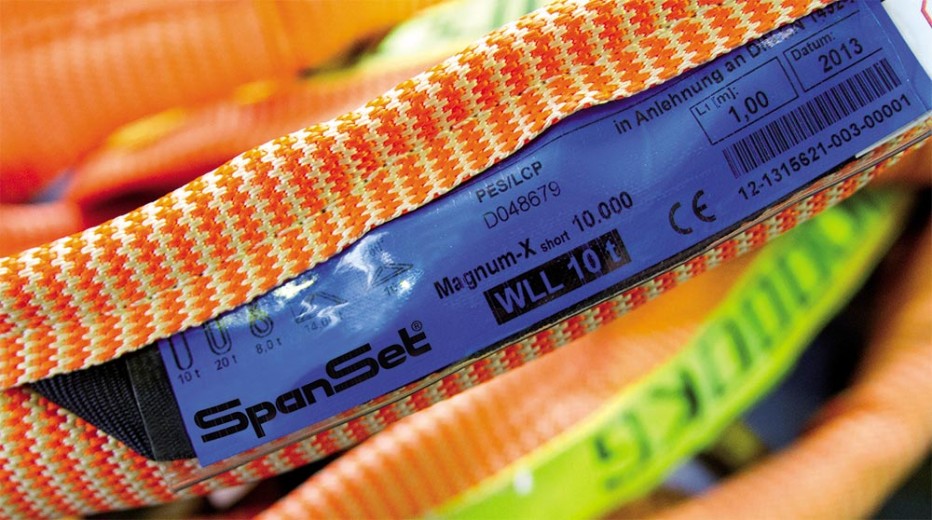

Le marquage de l’élingue doit comprendre:

• la Charge Maximale d’Utilisation,
• la matière utilisée pour la fabrication (polyester, polyamide, polypropylène),
• la longueur nominale en mètre,
• le nom, le symbole ou l’identification, claire et précise, du fabricant ou du fournisseur,
• le code de traçabilité.

Pourront figurer sur l’étiquette de l’élingue l’année et le mois de fabrication.
